Hei acolo! În calitate de furnizor de cleme de compresie, am văzut direct cât de crucial este asigurarea cuplului corect de instalare. A face acest lucru corect nu înseamnă doar respectarea regulilor; este vorba despre a vă asigura că sistemele dumneavoastră electrice funcționează în siguranță și eficient. Deci, haideți să vedem cum puteți obține acel cuplu de instalare perfect pentru clemele dvs. de compresie.
De ce contează instalarea corectă a cuplului
În primul rând, de ce ar trebui să vă pese măcar de cuplul de instalare? Ei bine, este simplu. Dacă cuplul este prea mic, este posibil ca clema să nu țină ferm conductorul. Acest lucru poate duce la conexiuni slăbite, care la rândul lor pot provoca supraîncălzire, pierderi de energie și chiar incendii electrice. Pe de altă parte, dacă cuplul este prea mare, riscați să deteriorați clema sau conductorul. Acest lucru poate slăbi conexiunea și poate reduce durata de viață atât a clemei, cât și a conductorului.
Înțelegerea specificațiilor cuplului
Fiecare clemă de comprimare a tensiunii vine cu specificații specifice de cuplu. Acestea sunt de obicei furnizate de producător și se bazează pe tipul de clemă, dimensiunea conductorului și materialul atât al clemei, cât și al conductorului. Este foarte important să citiți și să urmați cu atenție aceste specificații.

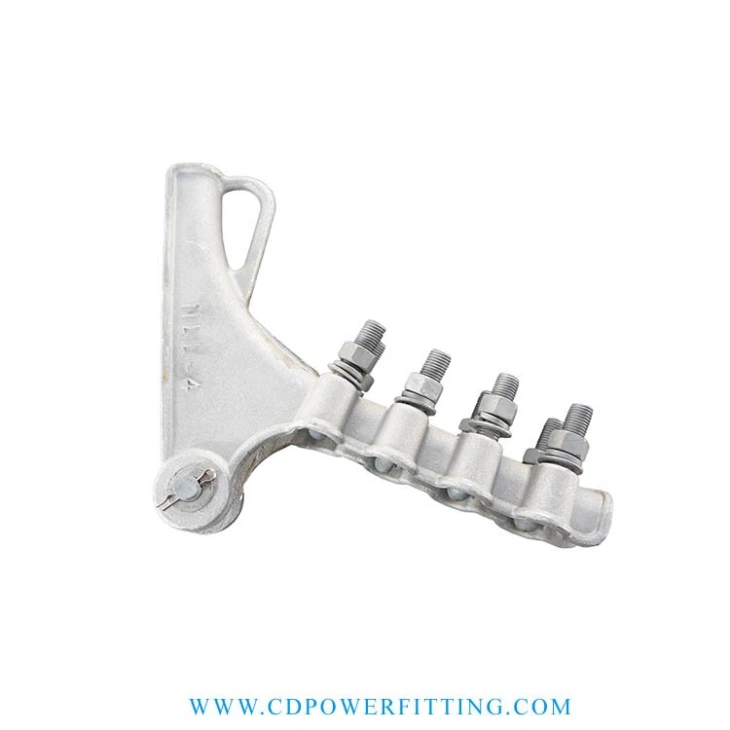

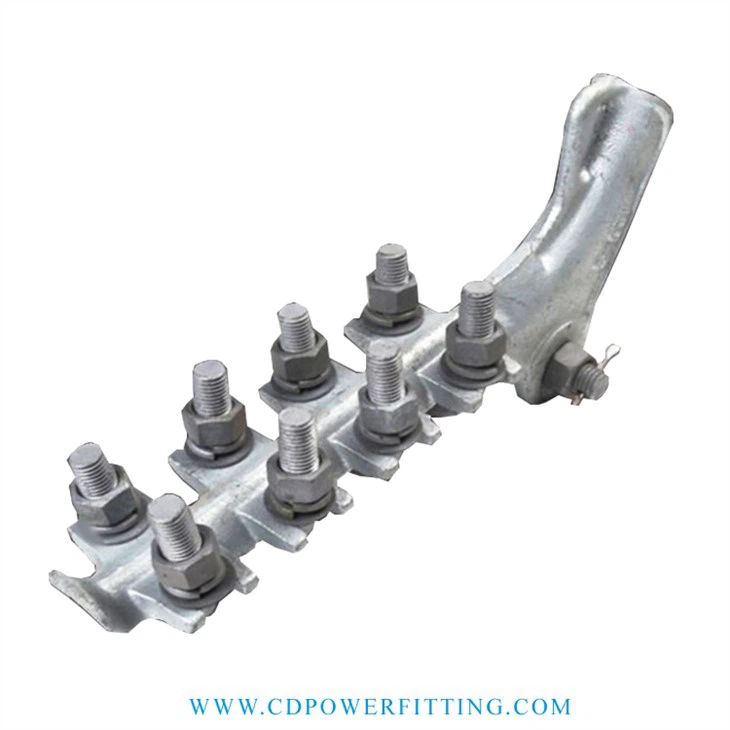

De exemplu, dacă utilizați unClemă de tensionare tip pistol, cerințele de cuplu pot fi diferite de cele ale aClemă personalizată cu șuruburi. TheClemă de capăt din aliaj de aluminiuare, de asemenea, propriile nevoi unice de cuplu.
Instrumente pentru măsurarea cuplului
Pentru a vă asigura că aplicați cuplul corect, veți avea nevoie de uneltele potrivite. Cel mai comun instrument pentru aceasta este o cheie dinamometrică. Există diferite tipuri de chei dinamometrice disponibile, cum ar fi cheile dinamometrice de tip clic, tip grinzi și chei dinamometrice digitale.
- Chei dinamometrice de tip clic: Acestea sunt cele mai populare tipuri. Ele scot un clic când este atins cuplul prestabilit, ceea ce vă permite să știți să opriți strângerea.
- Chei dinamometrice de tip fascicul: Acestea au un design simplu, cu o grindă care se îndoaie pe măsură ce se aplică cuplul. Citiți valoarea cuplului de pe o scală de pe cheie.
- Chei dinamometrice digitale: Acestea oferă o citire digitală a cuplului, care poate fi mai precisă și mai ușor de citit decât celelalte tipuri.
Verificări înainte de instalare
Înainte de a începe să strângeți clema, trebuie să verificați câteva lucruri:
- Inspectați clema și conductorul: Căutați orice semne de deteriorare, cum ar fi fisuri, îndoiri sau coroziune. Dacă găsiți probleme, nu folosiți clema sau conductorul.
- Curățați suprafețele: Asigurați-vă că suprafețele de contact ale clemei și conductorului sunt curate. Orice murdărie, grăsime sau oxid poate afecta cuplul și calitatea conexiunii.
- Verificați șurubul și piulița: Asigurați-vă că șurubul și piulița au dimensiunea corectă și sunt în stare bună. Un șurub deteriorat sau incorect poate duce la citiri inexacte ale cuplului.
Procesul de instalare
Acum, să trecem prin procesul de instalare pas cu pas:
- Poziționați clema: Așezați clema de comprimare a tensiunii pe conductor în locația corectă. Asigurați-vă că este aliniat corect și că conductorul este centrat în clemă.
- Introduceți șurubul și piulița: Introduceți șurubul prin orificiile din clemă și conductor, apoi filetați piulița pe șurub. Nu strângeți piulița încă.
- Setați cheia dinamometrică: Reglați cheia dinamometrică la valoarea specificată a cuplului pentru clema și conductorul dumneavoastră.
- Strângeți piulița: Folosiți cheia dinamometrică pentru a strânge piulița treptat. Aplicați cuplul uniform și fără probleme. Pe măsură ce vă apropiați de cuplul prestabilit, cheia va indica când ați atins valoarea corectă.
- Verificați conexiunea: După strângere, verificați conexiunea pentru a vă asigura că este sigură. Nu trebuie să existe goluri vizibile sau mișcări între clemă și conductor.
Factori care afectează cuplul
Există câțiva factori care pot afecta cuplul efectiv aplicat în timpul instalării:
- Frecare: Frecarea dintre șurub, piuliță și suprafețele clemei poate crește cantitatea de forță necesară pentru a roti piulița. Aceasta înseamnă că ar putea fi necesar să aplicați un cuplu mai mare decât valoarea specificată pentru a obține forța de strângere corectă.
- Proprietățile materialelor: Materialul șurubului, piuliței și clemei poate afecta, de asemenea, cuplul. De exemplu, materialele mai moi ar putea necesita un cuplu mai mic pentru a preveni deteriorarea.
- Condiții de mediu: Temperaturile extreme, umiditatea și alți factori de mediu pot cauza extinderea sau contractarea materialelor, ceea ce poate afecta cuplul.
Controlul calității
Odată ce instalarea este finalizată, este o idee bună să efectuați câteva verificări de control al calității:
- Inspecție vizuală: Căutați orice semne de strângere excesivă sau insuficientă, cum ar fi piesele de cleme deformate sau conexiuni slăbite.
- Reverificarea cuplului: După o perioadă de timp, verificați din nou cuplul pentru a vă asigura că nu s-a schimbat din cauza vibrațiilor sau a altor factori.
Instruire și Certificare
Dacă nu sunteți familiarizat cu instalarea clemelor de compresie sau utilizarea cheilor dinamometrice, este o idee bună să vă instruiți. Există multe cursuri de formare disponibile care vă pot învăța tehnicile adecvate și procedurile de siguranță.
Unele organizații oferă și programe de certificare pentru operatorii de chei dinamometrice. Deținerea unei certificări vă poate oferi ție și clienților tăi mai multă încredere în calitatea muncii tale.
Concluzie
Asigurarea cuplului corect de instalare a unei cleme de compresie este esențială pentru siguranța și performanța sistemelor dumneavoastră electrice. Urmând specificațiile producătorului, folosind instrumentele potrivite și efectuând verificări adecvate de control al calității, vă puteți asigura că clemele sunt instalate corect.
Dacă sunteți pe piață pentru cleme de compresie de înaltă calitate sau aveți nevoie de mai multe informații despre cuplul de instalare, nu ezitați să contactați. Suntem aici pentru a vă ajuta cu toate nevoile dvs. de prindere. Contactați-ne pentru a începe o discuție de achiziție și pentru a găsi cele mai bune soluții pentru proiectele dumneavoastră.
Referințe
- Manual de instalare electrică, Schneider Electric
- Codul național de siguranță electrică (NESC)
