O clemă de tensiune, cunoscută și sub denumirea de clemă fără capăt, este o componentă crucială în sistemele de transmisie și distribuție a energiei electrice. Acesta joacă un rol vital în asigurarea conductorilor la sfârșitul unei linii sau în punctele în care se schimbă direcția liniei. În calitate de furnizor principal de clemă de tensiune, sunt încântat să vă împărtășesc modul în care funcționează aceste dispozitive esențiale și semnificația lor în industria electrică.
Structura de bază a unei cleme de tensiune
Înainte de a aprofunda modul în care funcționează o clemă de tensiune, este important să înțelegem structura sa de bază. O clemă tipică de tensiune constă din mai multe părți cheie: corpul, care oferă principalul suport structural; fălcile sau mânerele, care țin conductorul ferm în loc; și elementele de fixare, cum ar fi șuruburile sau piulițele, care fixează clema către conductor și structura de susținere.
Corpul clemei de tensiune este de obicei din materiale de înaltă rezistență, cum ar fi oțel sau aliaj de aluminiu. Aceste materiale oferă proprietăți mecanice excelente, asigurându -se că clema poate rezista forțelor de tracțiune ridicate exercitate de conductor. Fălcile sunt proiectate cu un profil special pentru a maximiza zona de contact cu conductorul, ceea ce ajută la distribuirea uniformă a tensiunii și la prevenirea deteriorării conductorului.
Cum funcționează o clemă de tensiune
Funcția principală a unei cleme de tensiune este transferul forței de tensiune de la conductor la structura de susținere, cum ar fi un pol sau un turn. Când un conductor este sub tensiune, exercită o forță de tragere de -a lungul lungimii sale. Clema de tensiune acționează ca o interfață între conductor și suport, permițând transferului acestei forțe.
Proces de instalare
Primul pas în funcționarea unei cleme de tensiune este instalarea sa. La instalarea unei cleme de tensiune, conductorul este introdus mai întâi în fălcile clemei. Fălcile sunt apoi strânse în jurul conductorului folosind elementele de fixare. De exemplu, într -unClemă de tensiune cu șuruburi, șuruburile sunt folosite pentru a aplica presiune pe fălci, determinându -le să prindă strâns conductorul.
Etanșeitatea prindere este crucială. Dacă clema nu este suficient de strânsă, conductorul poate aluneca din clemă, ceea ce duce la pierderea conexiunii electrice și la situații potențial periculoase. Pe de altă parte, dacă este peste - strâns, poate deteriora conductorul, reducând durata de viață și performanța electrică.
Distribuția forței
Odată ce clema de tensiune este instalată corect, începe să distribuie forța de tensiune. Când dirijorul este tras, forța este transmisă de la conductor la fălcile clemei. Proiectarea fălcilor asigură că forța este răspândită pe o suprafață mare a conductorului, reducând la minimum stresul pe orice punct.
Corpul clemei de tensiune transferă apoi această forță către structura de susținere. Conexiunea dintre corpul clemei și suport este concepută pentru a fi puternică și fiabilă. De exemplu, în unele cazuri, clema poate fi atașată la suport folosind un Clevis sau un șurub U, care poate rezista la forțe de încărcare ridicate.
Conductivitate electrică
Pe lângă funcția sa mecanică, o clemă de tensiune trebuie, de asemenea, să ofere o conductivitate electrică bună. Acest lucru se datorează faptului că face parte din circuitul electric. Contactul dintre fălci și conductor ar trebui să fie cât mai scăzut de rezistență pentru a minimiza pierderile de energie. Clemele de tensiune de înaltă calitate sunt adesea acoperite cu materiale care îmbunătățesc conductivitatea electrică și previn coroziunea.
Diferite tipuri de cleme de tensiune și principiile lor de lucru
Există mai multe tipuri de cleme de tensiune disponibile pe piață, fiecare având propriul său principiu unic de lucru și scenarii de aplicare.
Clemă de tensiune a conductorului de nucleu compus din fibră de carbon
Clemă de tensiune a conductorului de nucleu compus din fibră de carboneste conceput special pentru utilizare cu conductoare de miez compozit din fibră de carbon. Acești conductori sunt cunoscuți pentru raportul lor de rezistență ridicată și de greutate și performanțe electrice excelente.
Principiul de lucru al acestui tip de clemă este similar cu cel al unei cleme tradiționale de tensiune. Cu toate acestea, datorită proprietăților unice ale conductoarelor de miez compozit din fibră de carbon, clema trebuie să fie proiectată pentru a oferi o prindere mai precisă și mai blândă. Fălcile clemei de tensiune a conductorului de nucleu compozit din fibră de carbon sunt adesea fabricate din materiale care se pot conforma formei conductorului, fără a provoca deteriorarea miezului din fibră de carbon.

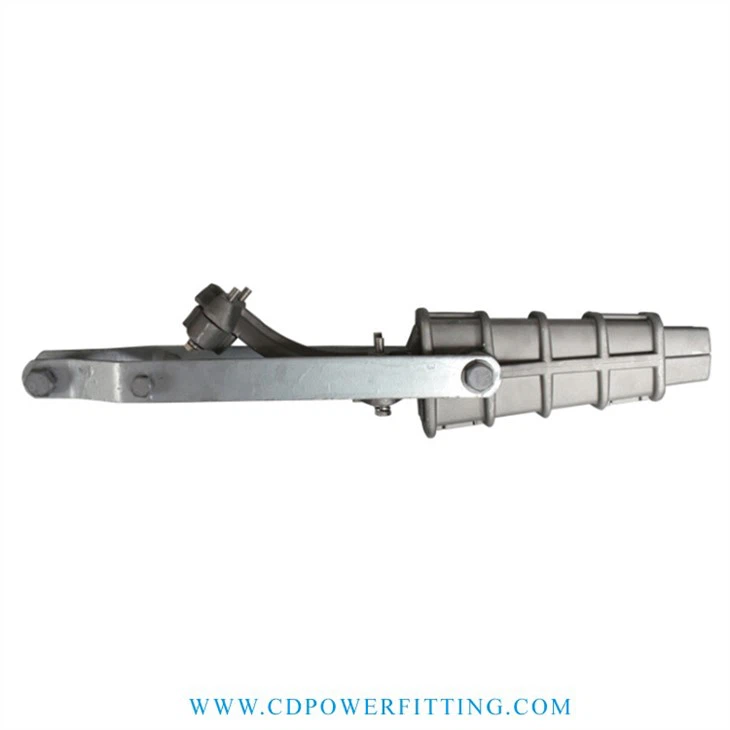

Clemă de tensiune de tip nou
Clemă de tensiune de tip nouîncorporează cele mai noi tehnologii și concepte de proiectare. Poate prezenta mecanisme sau materiale inovatoare de fixare care își îmbunătățesc performanța și ușurința de instalare.
De exemplu, unele cleme de tensiune de tip nou folosesc mecanisme de blocare auto - - care pot regla automat forța de prindere în funcție de tensiunea conductorului. Acest lucru nu numai că simplifică procesul de instalare, dar asigură și o conexiune mai fiabilă.
Importanța clemelor de tensiune în sistemele electrice
Clemele de tensiune sunt de cea mai mare importanță în sistemele de transmisie și distribuție a energiei electrice. Iată câteva motive cheie:
- Siguranţă: Prin menținerea în siguranță a conductorilor în loc, clemele de tensiune împiedică conductorii să se dezlănțuie sau să se desprindă. Acest lucru reduce riscul de circuite electrice scurte, incendii și alte pericole de siguranță.
- Fiabilitate: O clemă de tensiune bine proiectată și instalată corespunzător asigură o conexiune electrică stabilă. Acest lucru ajută la menținerea fiabilității sursei de alimentare, reducând frecvența întreruperilor de energie.
- Eficienţă: Conductivitatea electrică bună în clemele de tensiune minimizează pierderile de energie în timpul transmisiei. Acest lucru îmbunătățește eficiența generală a sistemului electric și reduce consumul de energie.
Asigurarea calității și testarea
În calitate de furnizor de cleme de tensiune, înțelegem importanța asigurării calității. Toate clemele noastre de tensiune suferă testări riguroase înainte de a fi eliberate pe piață.
Testele mecanice sunt efectuate pentru a se asigura că clemele pot rezista forțelor de tracțiune specificate. Testele electrice sunt, de asemenea, efectuate pentru a măsura rezistența la contact și pentru a asigura o bună conductivitate electrică. În plus, testele de mediu sunt efectuate pentru a evalua performanța clemelor în condiții diferite de temperatură, umiditate și coroziune.
Concluzie
În concluzie, clemele de tensiune sunt componente esențiale în sistemele de energie electrică. Capacitatea lor de a deține în siguranță conductoarele și de a transfera forțele de tensiune este crucială pentru siguranța, fiabilitatea și eficiența sistemului. Fie că este unClemă de tensiune a conductorului de nucleu compus din fibră de carbon, aClemă de tensiune de tip nou, sau aClemă de tensiune cu șuruburi, fiecare tip joacă un rol specific în aplicații diferite.
Dacă sunteți pe piață pentru cleme de tensiune de înaltă calitate, vă invităm să ne contactați pentru mai multe informații și să discutați cerințele dvs. specifice. Echipa noastră de experți este gata să vă ofere cele mai bune soluții și sprijin.
Referințe
- Ingineria sistemului de transmisie de energie electrică: analiză și proiectare, de Turan Gonen
- Manual de inginerie electrică, editat de John G. Webster
